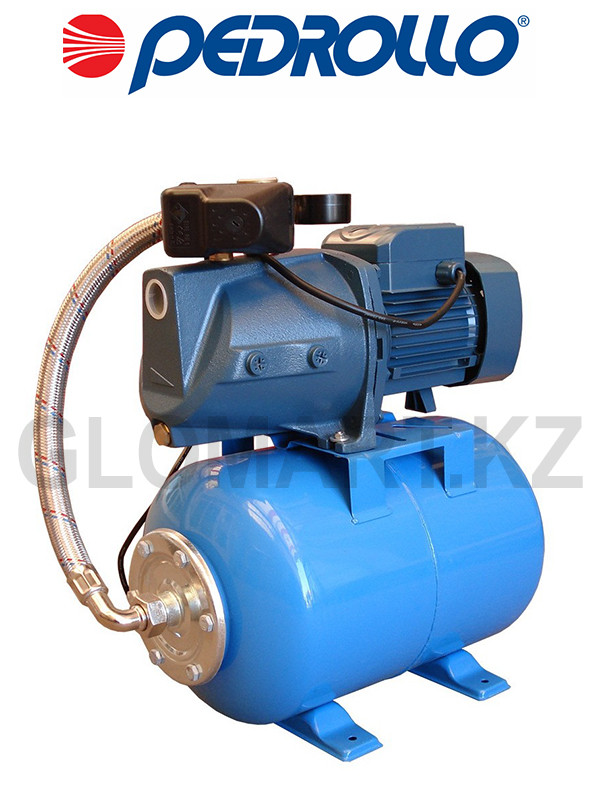

Насос Pedrollo JSWm 1АX, 20 л (Педролло)

ПРИНЦИП РАБОТЫ

    Серия JSW включает в себя САМОВСАСЫВАЮЩИЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса; заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные мешки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через выходной трубопровод. Одновременно с этим образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым подсос.

Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) воздуха в накачиваемой жидкости.

При разработке серии JSW на основе предыдущего опыта PEDROLLO особое внимание было уделено подбору материалов и гидравлической эффективности, в результате чего насосы стали более компактными, улучшились эксплуатационные характеристики, снизился шум.



ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА

    Станция автоматического водоснабжения Pedrollo HF JSWm 1AX/24 CL предназначена для бесперебойной подачи чистой воды из колодцев, скважин, накопительных резервуаров, магистральных трубопроводов и других источников в автоматическом режиме в быту, коммунальном и сельском хозяйстве. При этом станция автоматически поддерживает давление в системе водоснабжения, самостоятельно включаясь и выключаясь по мере расхода воды потребителями. Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.



ИСПОЛНЕНИЕ

•   Однофазный насос

•   Горизонтальный гидроаккумулятор 24

•   Шланг TFG-5

•   Реле давления PM-5G

•   Манометр MR-6

•   Пятиходовая муфта R/5

•   Кабель питания длиной 1,5 м с вилкой Schuko



ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

•   Подача до 50 л/мин (3.0 м3/ч)

•   Напор до 32 м

•   Мощность 0,6 кВт



ГРАНИЦЫ ПРИМЕНЕНИЯ

•   Манометрическая высота всасывания до 8 м

•   Температура жидкости до +40 °С

•   Температура окружающей среды до +40 °С

•   Максимальное давление в корпусе насоса 6,5 бар
