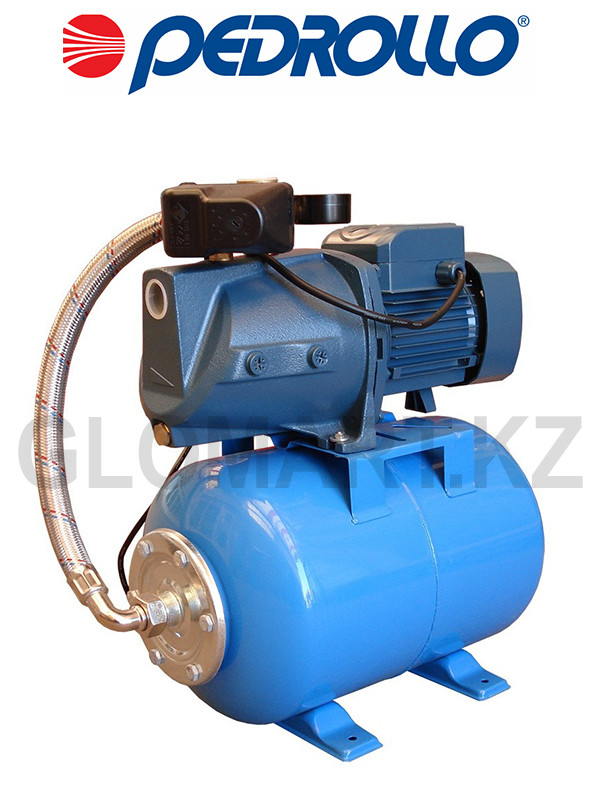

Насосная станция Pedrollo JSWm 2AX, 20 л (Педролло)

Насосная станция Pedrollo JSWm 2AX-24 CL

Принцип работы

Серия JSW включает в себя самовсасывающие электронасосы центробежного типа. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса, заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные мешки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через нагнетательный трубопровод. Одновременно с этим образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым самовсасывание.

Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) растворенного воздуха в накачиваемой жидкости.

При разработке серии JSW на основе предыдущего опыта PEDROLLO особое внимание было уделено подбору материалов и гидравлической эффективности, в результате чего насосы стали более компактными, улучшились эксплуатационные характеристики, снизился шум.

Область применения и установка

Насосы данной серий рекомендуются для перекачки чистой воды и химически не агрессивных жидкостей.

Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д.

Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.

Примечание. Рекомендуется в любом случае устанавливать донный клапан, или обратный клапан, на всасывающем патрубке.

Конструктивные характеристики

Корпус насоса из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI 338, а также боковыми отверстиями с резьбой для крепления манометра и реле давления.

Крышка корпуса насоса из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение.

Узел эжетора из технополимера Noryl GFN2V "General Electric " (сертифицирован для питьевой воды).

Рабочее колесо  радиальное, центробежного типа, из технополимера Noryl GFN2V "General Electric " или из латуни, по заказу, (сертифицировано для питьевой воды).

Ведущий вал из нержавеющей стали AISI 416.

Механическое уплотнение  из керамики и графита.

Электродвигатель: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы.

Класс изоляции В. В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель). Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.

Степень защиты IP 44.

Исполнение и правила безопасности в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34. Характеристики кривых таблицы имеют допускаемые отклонения согласно ISO 2548.

Модель	Мощность, кВт	Max напор, м	Произв-ть max, м3/час	Диаметр патрубков, мм	Вес, кг	Напряжение, В
JSWm 2AX — 24CL	1,1	58	4,2	1/1	22	220
